AHB是AsymmericalHalf-Bridge非对称半桥的缩写，AHB控制器即是通过使用两颗开关管组成半桥结构，使用电容与变压器初级线圈串联，共同储能，并通过新增的开关管，将电容能量通过变压器传递到次级的器件。
相比传统反激将变压器漏感能量作为发热消耗，AHB控制器不仅实现了漏感能量的回收利用，还实现了主开关管零电压开通以及同步整流管零电流关断，减小了开关损耗，同时也减小发热。
AHB拓扑的特点及优势AHB拓扑不对称半桥里面的变压器励磁电感和谐振电容器均参与存储能量，与反激式转换器相比，会缩小部分体积；AHB结合了反激变换器及不对称半桥的优点，利用励磁电流实现开关管ZVS的同时，利用谐振电流实现了次级整流二极管ZCS；AHB适合宽电压输出，相比LLC拓扑，在PD快充等输出电压变化范围宽的应用优势巨大，成本优势大；AHB开关频率限制在相对较小范围，对EMI滤波器的设计十分有益；AHB是适合应用于高功率密度和具有成本效益的拓扑。
AHB架构相比LLC架构，有如下优点。第一，AHB架构的二次侧为单功率器件拓扑，可以有效降低系统成本；第二，AHB架构的二次侧整流管电压应力远小于传统反激架构，可以采用耐压更低的MOS管作为整流管，极大的降低了系统成本和调试难度，尤其适用在PD快充等需要高输出电压的应用场景。第三，AHB架构中，变压器和谐振电容共同储能，变压器体积可以有效减小。
排名不分先后，按企业英文首字母排序。（需要查阅相关文章可移步充电头网官网）

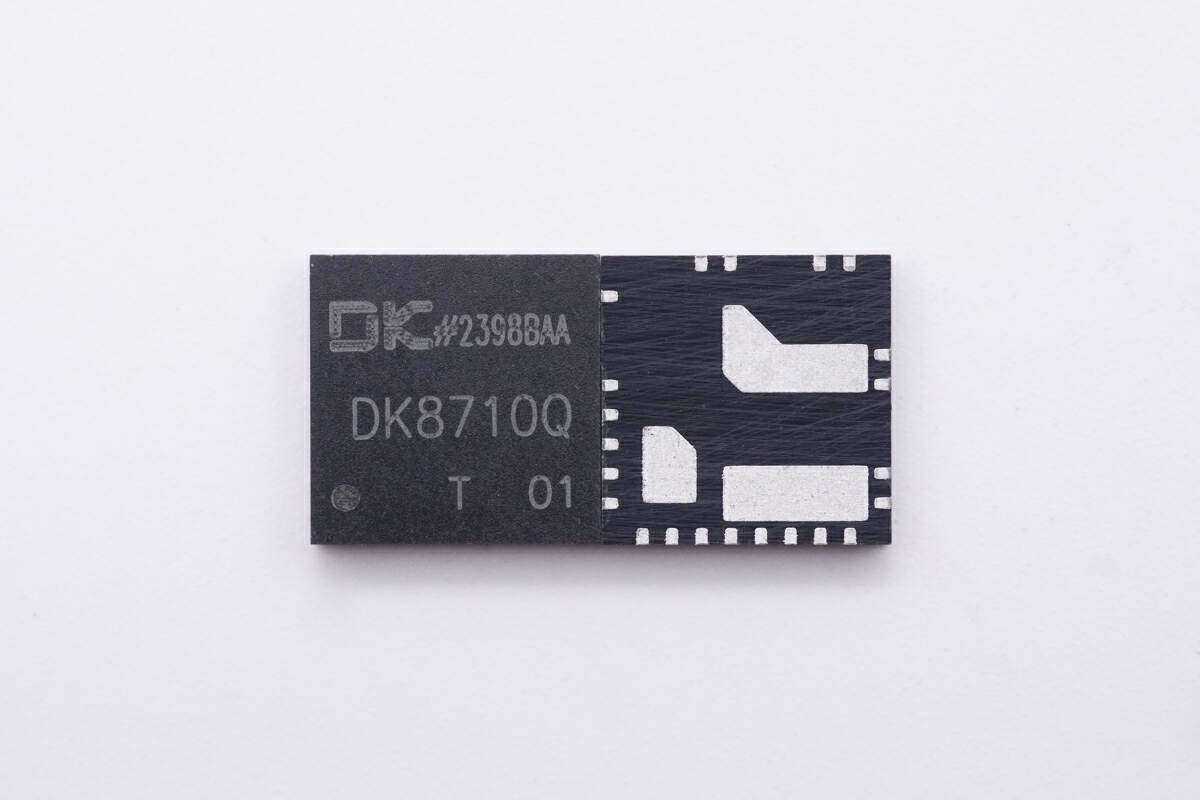

DK东科DK8710QDK8710Q是东科半导体推出的业界首款AHB合封氮化镓芯片，内部集成了两颗氮化镓开关管组成半桥，通过控制增添的开关管，回收漏感能量，实现主开关管的ZVS和同步整流管的ZCS，提高转换效率，并降低功率管的应力，减小开关损耗的同时改善电磁干扰。
DK8710Q内置高压启动和安规X2电容放电电路，待机功耗低于50mW，支持最高1MHz开关频率，具备自适应死区时间控制，峰值转换效率达95%。芯片内置高低压输入功率补偿电路，在高低压下最大输出功率一致。
DK8710Q内置输出过压保护、供电过压，欠压保护、过热保护、开环保护，输出过流保护、输出短路保护和输出肖特基异常保护。芯片支持150W输出功率，可满足现阶段充电器140W输出需求。适用于快充以及笔记本电脑适配器，电视机电源，充电器等大功率应用。DK8710Q采用QFN8*8封装，体积小巧且外围元件精简，散热能力强。
相关阅读：
1、东科推出业界首款AHB合封氮化镓芯片DK8710Q
Infineon英飞凌XDPS2201

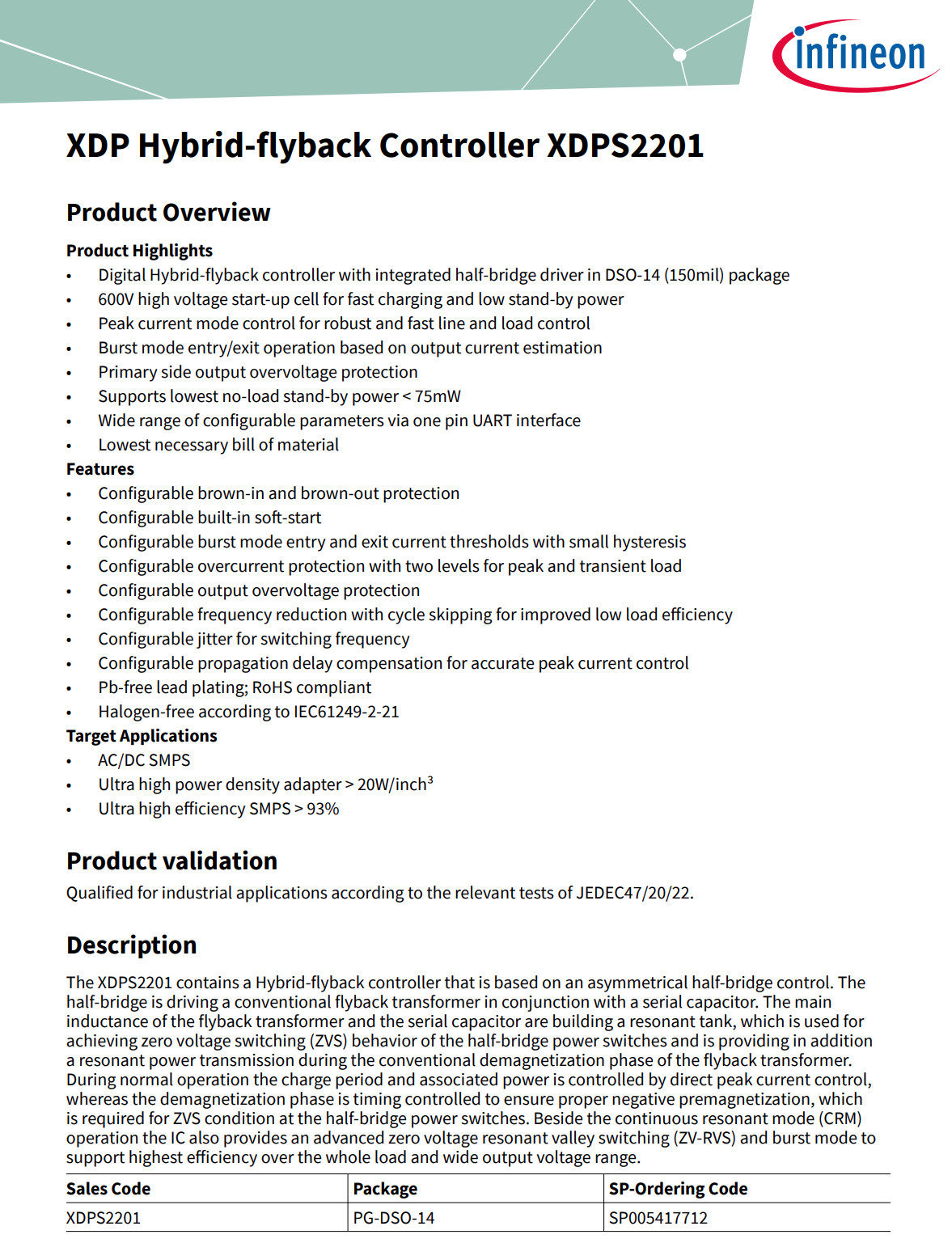

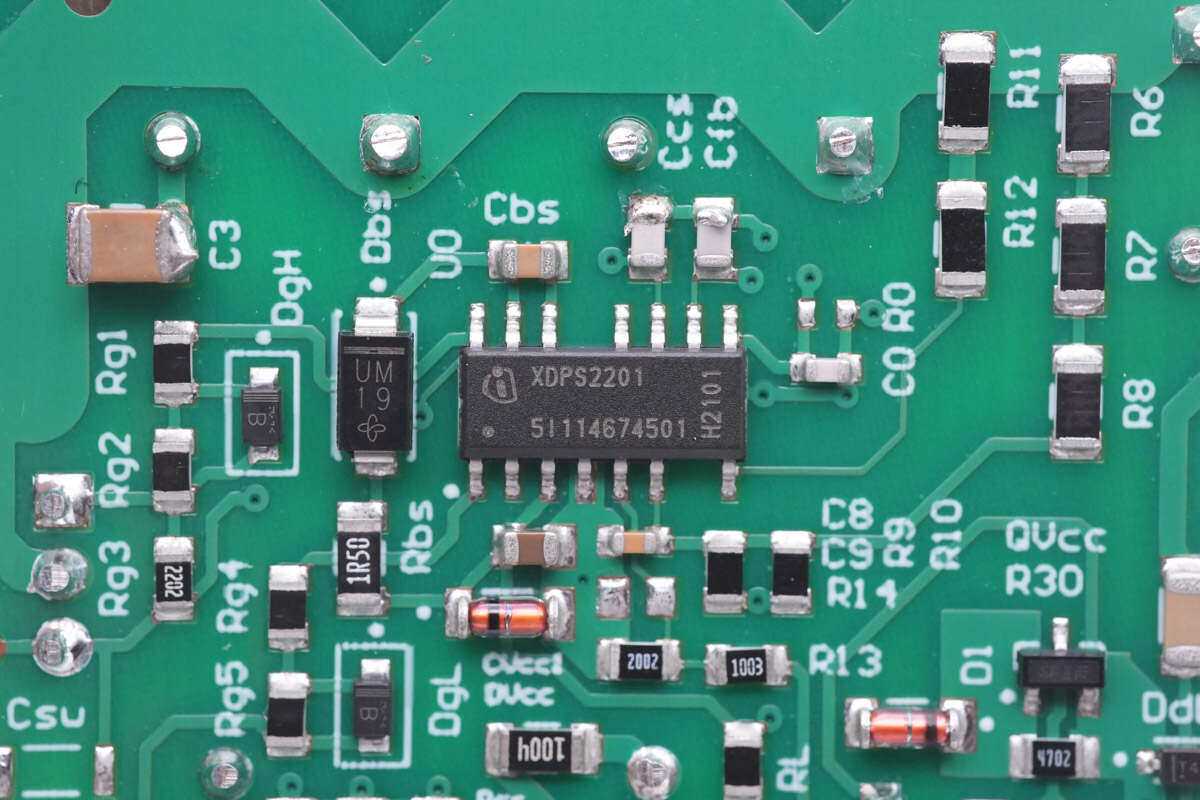

英飞凌XDPSS2201是一颗数字混合反激控制器，内部集成600V高压启动电路和高低侧MOS驱动。XDPSS2201可自家搭配IGI60F1414A1L半桥氮化镓芯片使用，为客户提供高集成度、高效、高性能、低温升的氮化镓快充解决方案。
XDPSS2201采用峰值电流模式控制，用于快速的负载响应。基于输出电流水平自动切换到突发模式运行，支持初级侧过电压保护，待机功耗＜75mW，可通过单引脚UART界面配置参数，采用PG-DSO-14封装，外围元件精简。
相关阅读：
1、减少21%效率损耗！英飞凌HFB+CoolGaNIPS方案获安克GaNPrime新品采用
2、英飞凌推出二合一控制器，集成PFC+HFB控制
3、支持24/36V锂离子电池组应用，英飞凌XDPS2201参考设计方案解析
应用案例：
1、拆解报告：安克140氮化镓充电器
2、拆解报告：安克150W3C1A氮化镓充电器

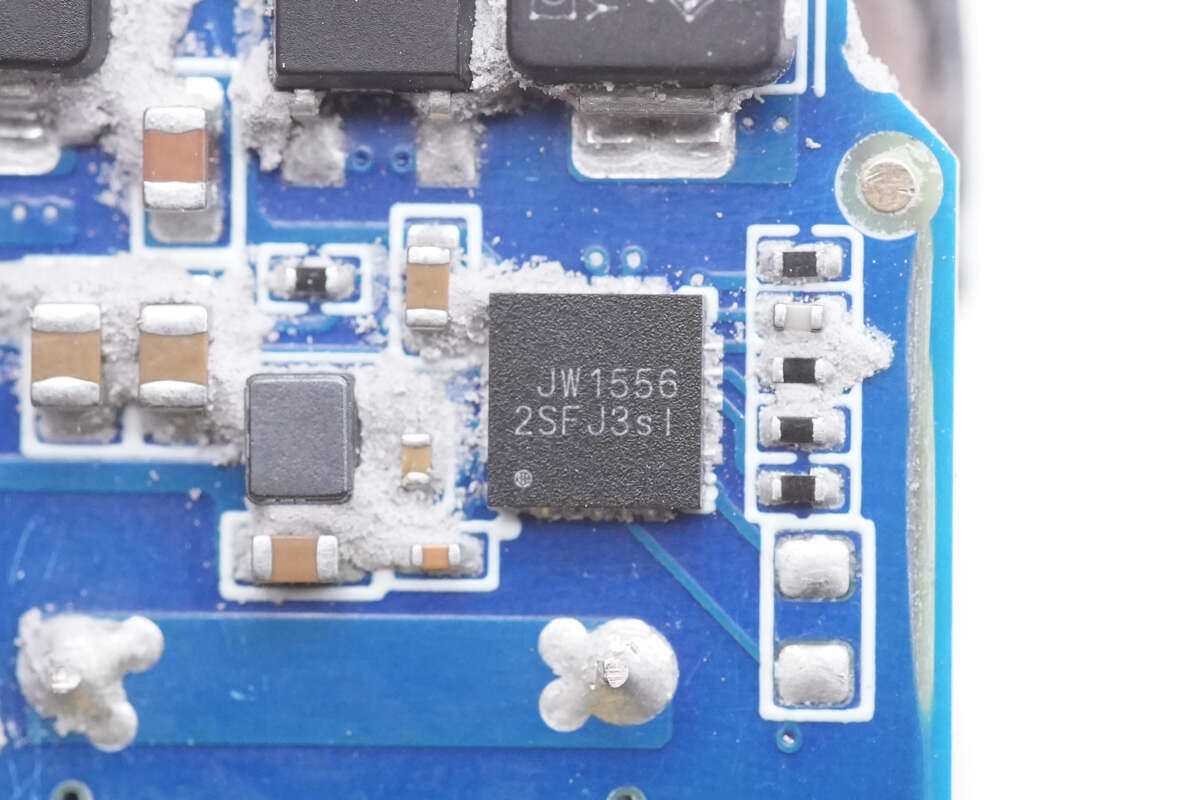

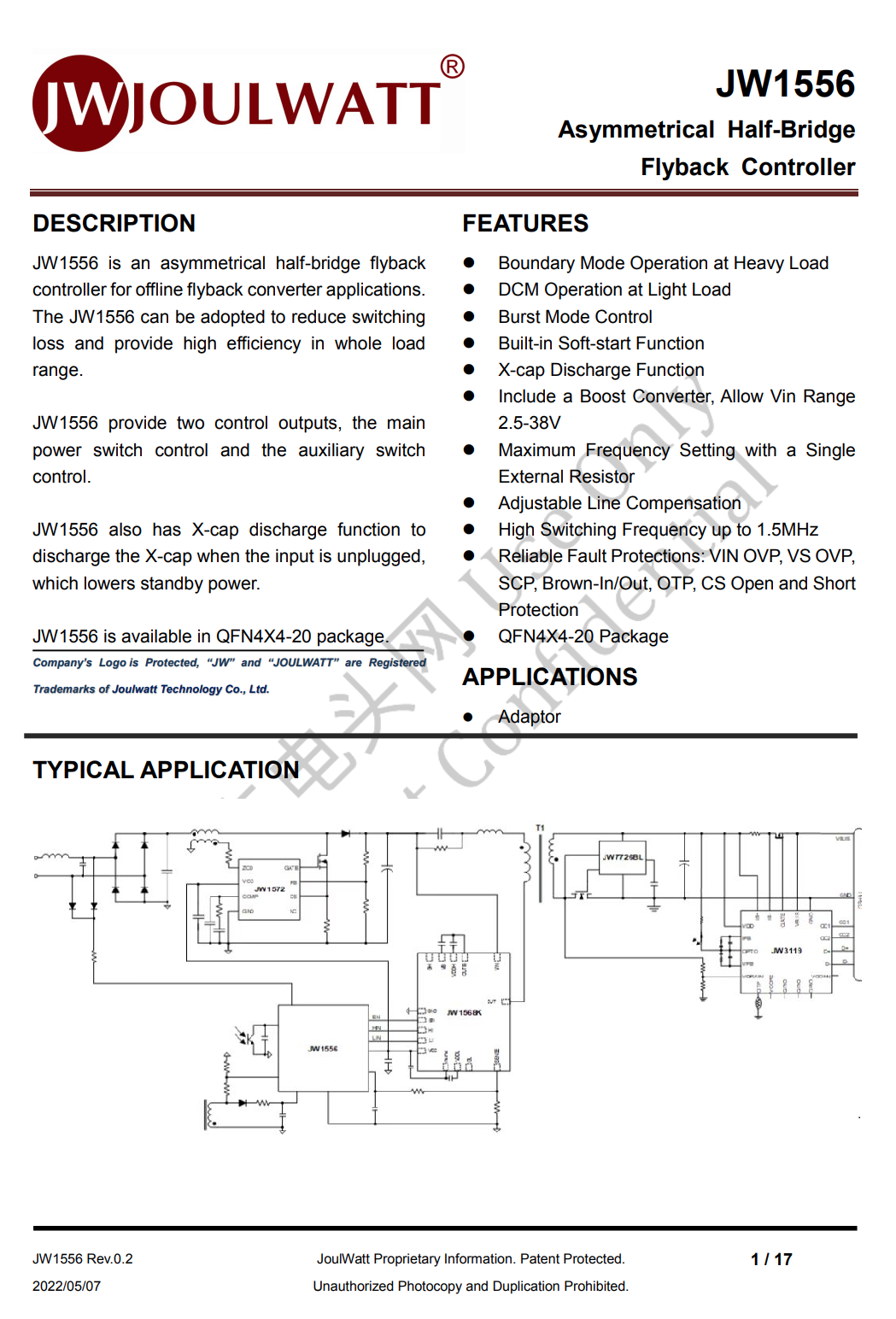

JOULWATT杰华特JW1556杰华特JW1556是一款非对称半桥反激式控制器，采用QFN4x4-20封装，适用于离线反激式转换器应用。输入电压范围2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。
杰华特JW1556在重负载下工作在ZVS模式，支持AdaptiveZVS开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。
JW1556可通过单个外置电阻设置工作频率，外围简洁，设计简单。芯片内置软启动功能，支持VINOVP、VSOVP、SCP、Brown-In/Out、OTP、CS开路和短路保护等多重保护措施，提高电源系统的可靠性。
相关阅读：
1、杰华特不对称半桥JW1556和半桥氮化镓应用方案介绍
2、杰华特发布适合应用的高性能不对称半桥控制器JW1556
3、基于AHB拓扑设计，杰华特推出135W氮化镓快充电源方案
4、杰华特AHB控制器JW1556助力联想百瓦快充
应用案例：
1、拆解报告：倍思130W2C1A氮化镓充电器
2、内置AHB架构，拆解联想thinkplus口红迷你100W氮化镓充电器

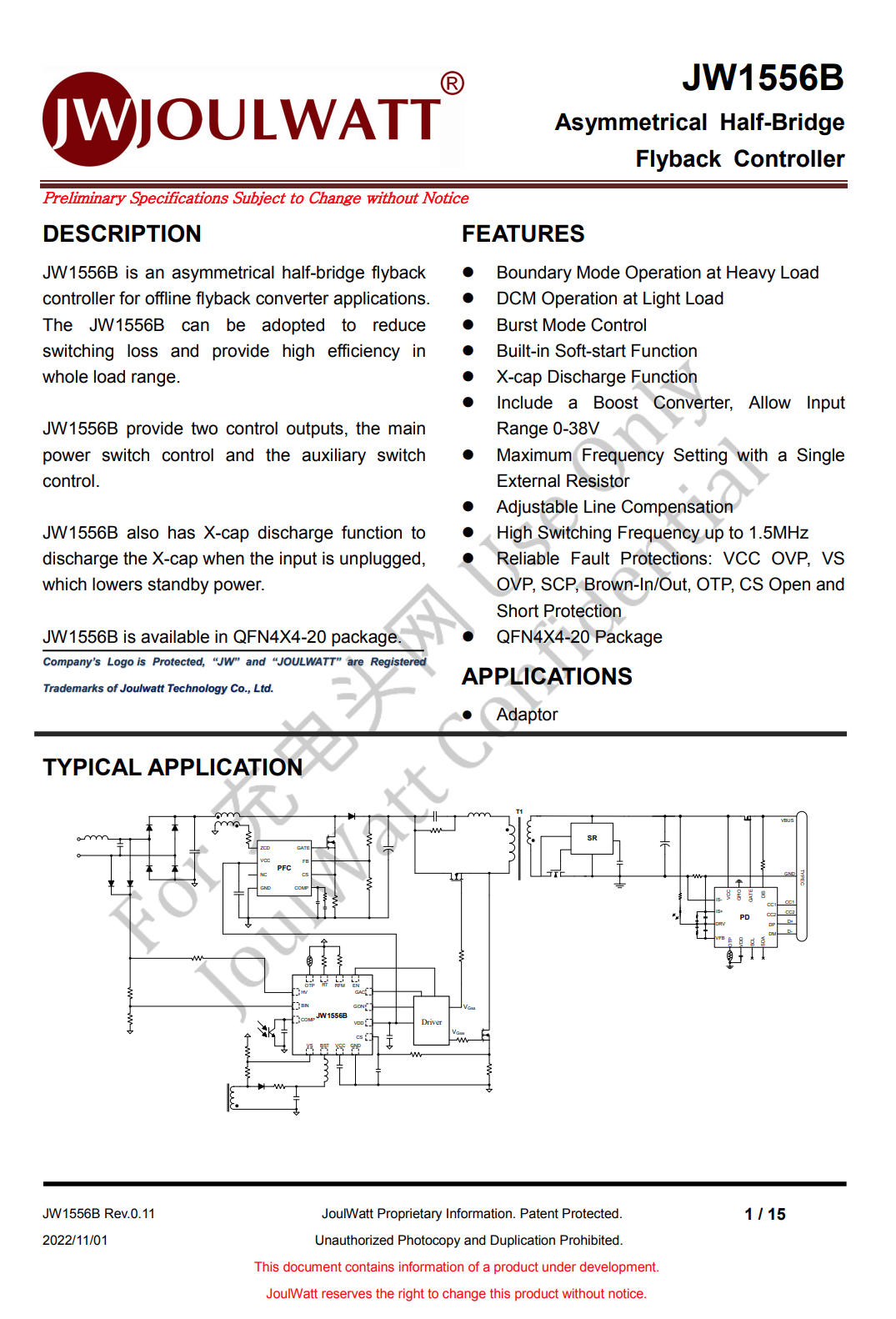

JW1556B

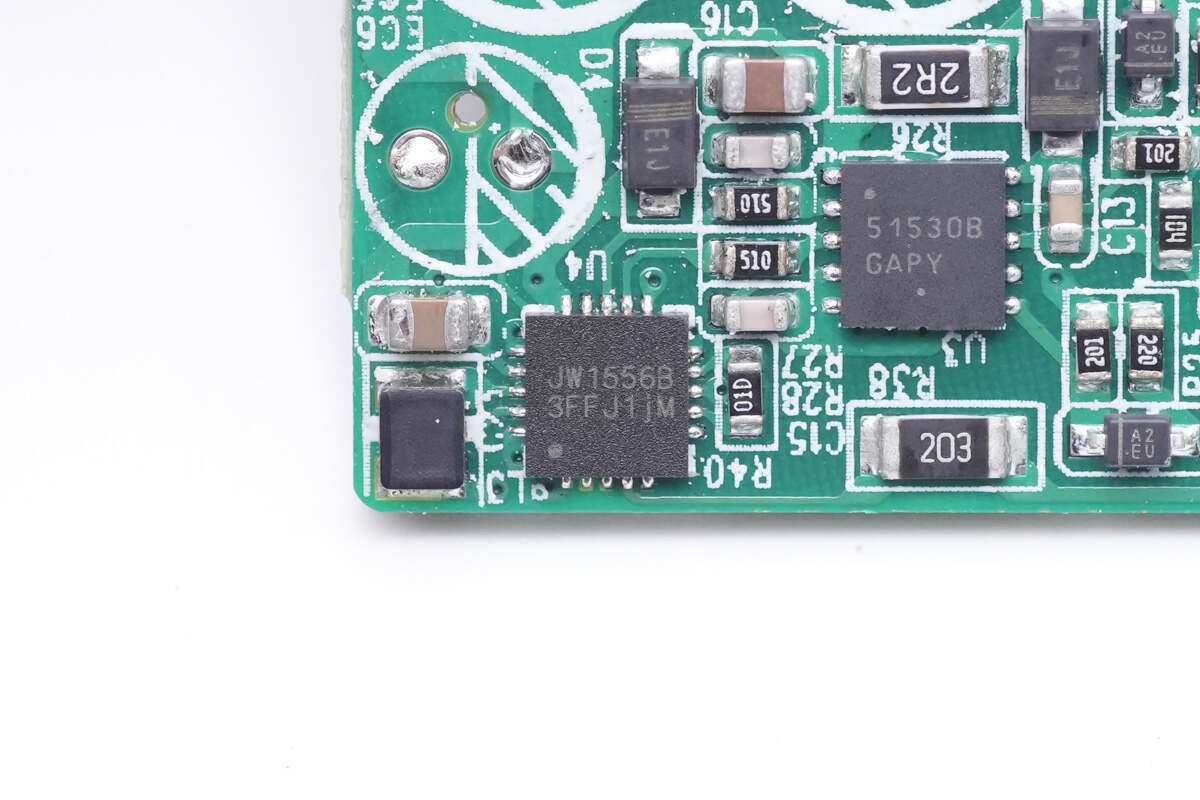

JW1556B是杰华特针对peakload（峰值功率）优化的型号，支持0-38V更宽输入电压范围，应用在需要1-2倍峰值功率的PC笔记本市场。
杰华特JW1556B很多关键特性与JW1556相同，如采用QFN4x4-20封装，最高工作频率同样是1.5MHz，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。
应用案例：
1、拆解报告：联想拯救者140氮化镓快充充电器
Leadtr通嘉LD5780充电头网从厂商那边了解到，通嘉科技的AHB控制器型号为LD5780，预计于23年下半年推出，届时充电头网将会对通嘉科技的这款器件进行详细介绍，敬请期待。

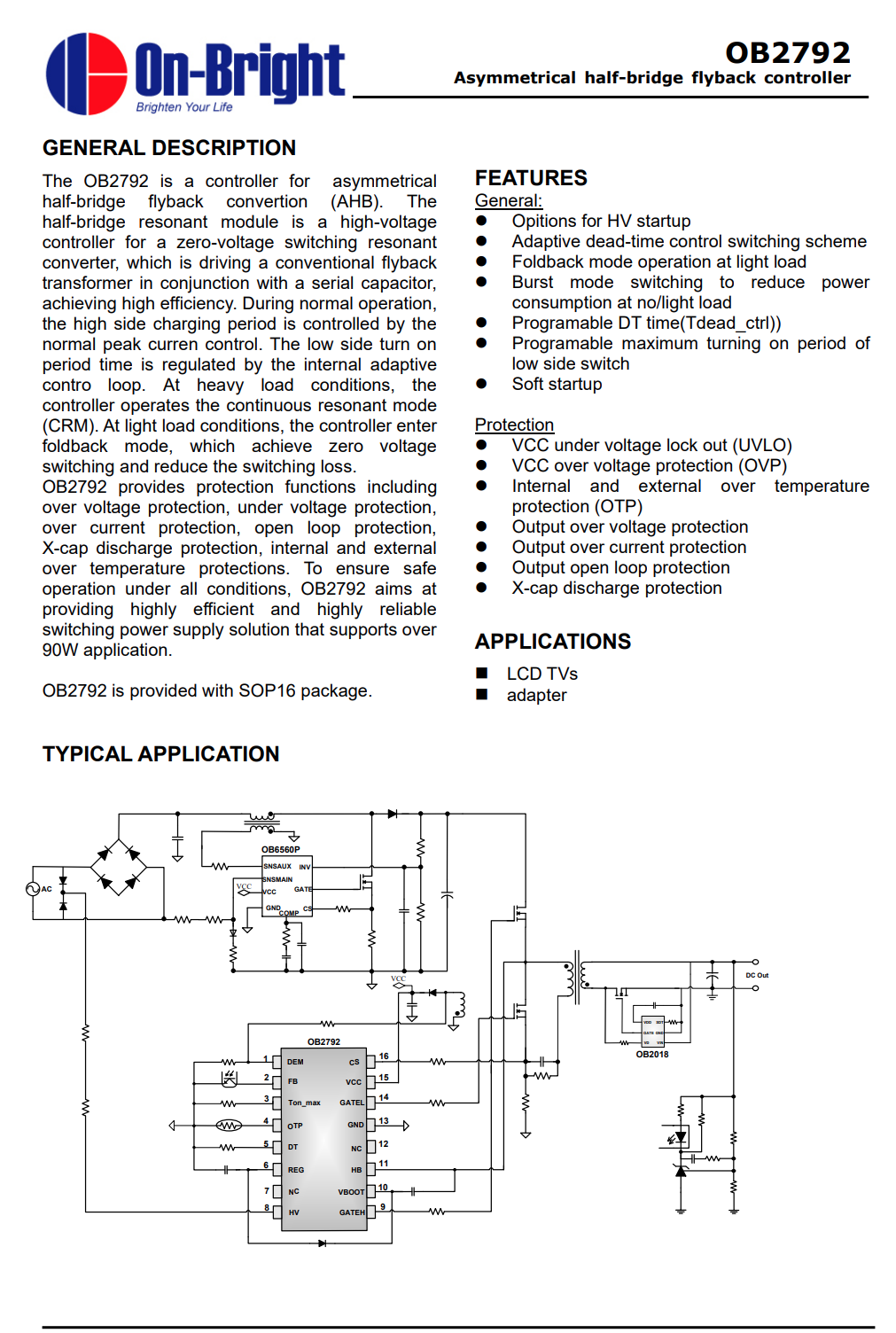

On-Bright昂宝OB2792昂宝OB2792是一颗AHB控制器，用于零电压开关谐振，正常工作情况下，高侧充电周期为常规峰值电流控制，低侧开通周期由内部自适应控制环路调节。重载下，芯片在连续谐振模式下运行，轻载时进入频率折返模式，实现零电压开关，降低开关损耗。
OB2792支持过压保护，欠压保护，过流保护，开环保护，X电容放电保护，内部和外部过热保护。OB2792旨在提供高效可靠的开关电源解决方案，适用于90W以上的应用场合。
相关阅读：
1、AHB拓扑技术，OB2792AHB控制器助力PD快充和多口应用
Richtek立錡RT7795

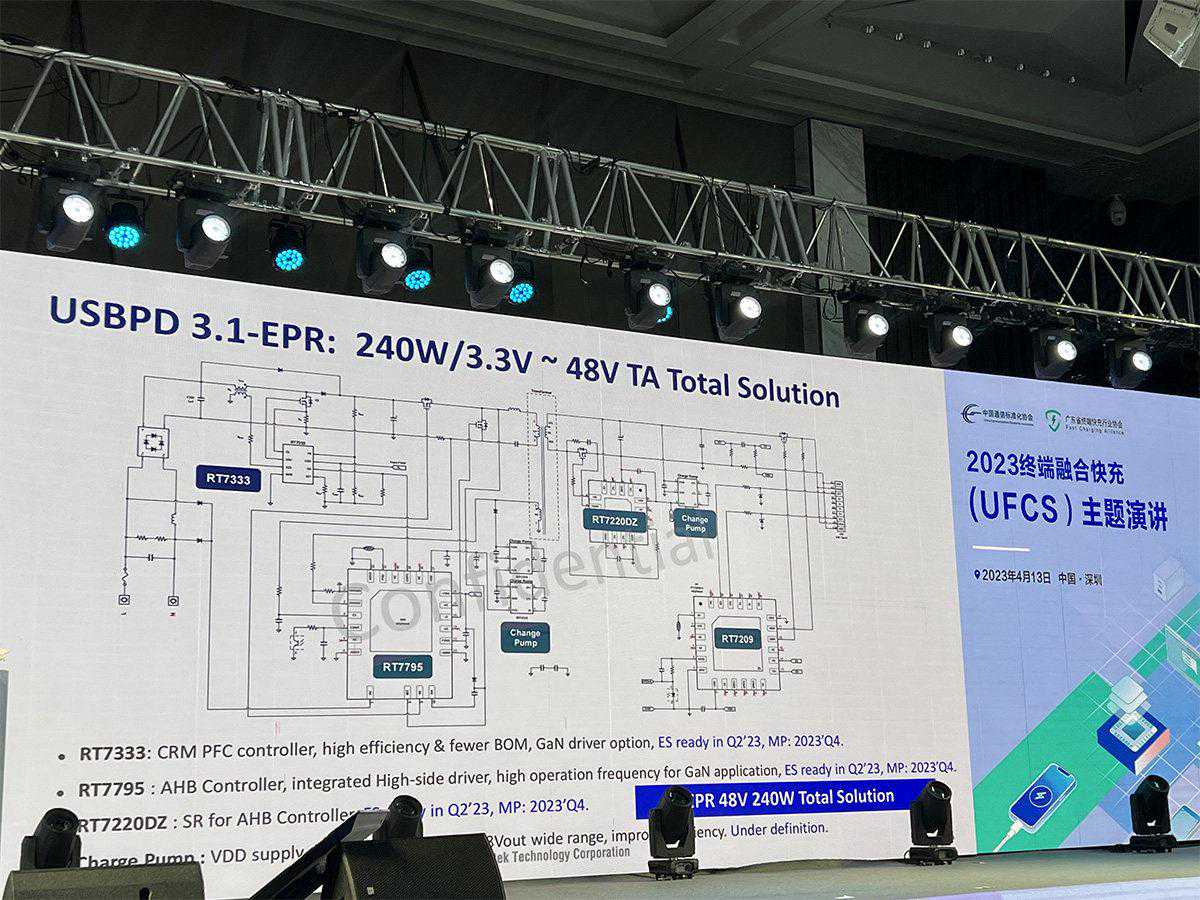

在今年的2023终端融合快充（UFCS）主题演讲上，立錡科技介绍了公司最新推出的RT7795AHB控制器产品，适用于大功率氮化镓快充电源设计。RT7795预计于今年第四季度实现量产，届时充电头网再对这款产品进行详细介绍，敬请期待。
充电头网总结新快充标准功率上限的提升扩大快充应用场景，苹果推出支持140W快充的MacBookPro，越来越多的用户对多设备同时大功率快充产生需求，大功率快充技术因市场需求的不断刺激得以革新发展。
AHB拓扑在大功率电源设计上可以降低电路难度、系统成本更低，并且体积功率密度可以做得更优，这无论是对工程师还是消费者来说都会更友好。和LLC拓扑相比，AHB拓扑在日渐严苛的设计要求下可以说是对前者的弥补，让大功率电源设计有更多选择余地。
相关阅读：
1、纳微推出300W图腾柱PFC+AHB氮化镓电源方案
2、基于AHB拓扑设计，杰华特推出135W氮化镓快充电源方案
3、140W快充市场日趋成熟，11家厂商推出近30款协议芯片
4、240W快充市场布局快人一步，七大厂商推出11款芯片
